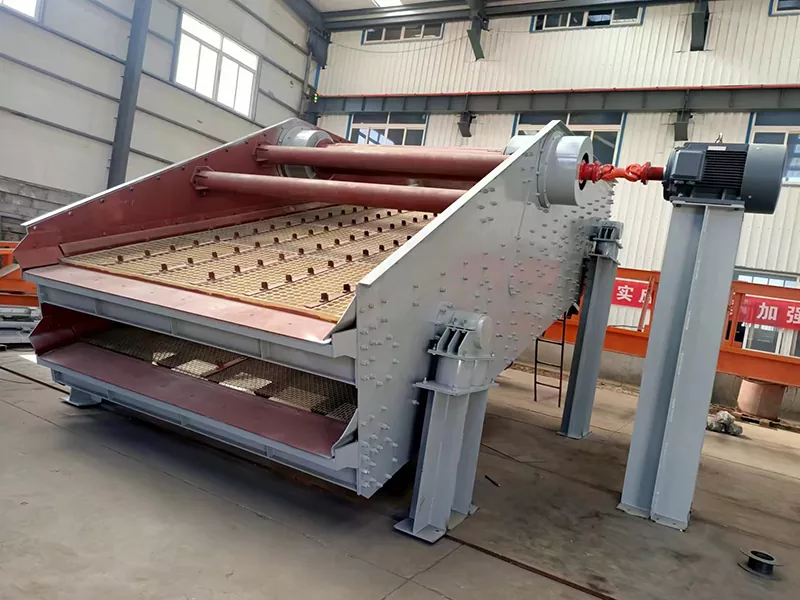

Roterende vibrerende skærm

Ya runde vibrerende skærm

Epic er en af ​​de berømte Kina Rotary Vibrating Screen Producent og leverandør. Vores fabrik er specialiseret i fremstilling af roterende vibrerende skærmbillede. Hver anmodning fra kunder besvares inden for 24 timer. Vibratoren er installeret på sidepladen på skærmboksen og drives af motoren gennem en V-bælte for at generere centrifugal inerti-kraft, hvilket tvinger skærmboksen til at vibrere. Det vibrerende legeme, dvs. skærmboksen, bevæger sig i en omtrentlig cirkulær bevægelsesbane. I løbet af denne periode falder materialer, der er mindre end skærmhuldiameteren, gennem skærmhullet til det nedre lag og bliver skærmunderstørrelse, og materialer, der er større end skærmhuldiameteren, udledes fra udladningsporten efter kontinuerlig springbevægelse, og til sidst afsluttes screeningsarbejdet.

Fordele og egenskaber

1. Blok excentricitet bruges som den spændende kraft, og den spændende kraft er stærk.

2.. Skærmbjælken og skærmboksen er forbundet med højstyrkebolte uden svejsning.

3. skærmmaskinen har en simpel struktur og er let og hurtig at vedligeholde.

4. dækkoblingen bruges, som er fleksibel og kører glat.

5. Den lille amplitude, høje frekvens og store hældningsstruktur får maskinen til at have høj screeningseffektivitet, maksimal behandling, lang levetid, lavt strømforbrug og lav støj.

Arbejdsprincip

Den cirkulære vibrerende skærmmaskine består hovedsageligt af en skærmboks, et skærmnet, en vibrator, en vibrationsdæmpende fjederenhed, et chassis osv. Amplituden justeres med en cylindrisk excentrisk skaft exciter og en excentrisk blok. Vibratoren er installeret på sidepladen på skærmboksen og drives til at rotere af motoren gennem en V-bælte for at generere centrifugal inerti-kraft, hvilket tvinger skærmboksen til at vibrere. Sidepladen på skærmmaskinen er lavet af stålplader af høj kvalitet, og sidepladen er forbundet til tværbjælken og bunden af ​​exciteren med højstyrkebolte eller ringgroove nitter. Vibratoren er installeret på sidepladen på skærmboksen og drives til at rotere af motoren gennem en kobling for at generere centrifugal inerti -kraft, hvilket tvinger skærmen til at vibrere.

Den vibrerende skærm skal startes, når der ikke er noget materiale på skærmoverfladen, og det er bedst at undgå at starte maskinen med materiale. Skærmmaskinen kan kun fodres, når den kører glat. Fodring skal stoppes, før den stopper, og maskinen skal stoppes, efter at overfladematerialet er fjernet. Betjeningen af ​​skærmmaskinen skal observeres ofte under arbejdet. Hvis der findes unormal bevægelse eller unormal lyd, skal maskinen stoppes og kontrolleres i tide for at finde ud af årsagen og eliminere fejlen.

Produktparameter

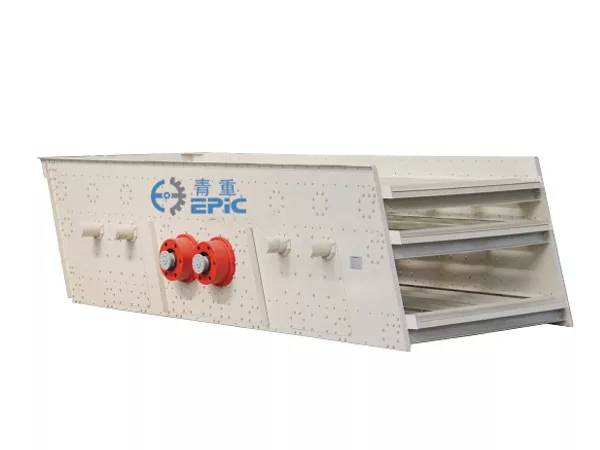

YKR -serien cirkulær vibrerende skærm

YKR -serien Cirkulær vibrerende skærm er en ny type vibrerende skærm med cirkulær vibration, flere lag og høj effektivitet. Den cirkulære vibrerende skærm vedtager en forenklet excentrisk skaft exciter og en excentrisk blok for at justere amplituden. Materialeskærmen har en lang strømningslinie og flere screeningsspecifikationer. Det har egenskaberne ved pålidelig struktur, stærk excitationskraft, høj screeningseffektivitet, lav vibrationsstøj, holdbarhed, praktisk vedligeholdelse og sikker brug. Denne vibrerende skærm er vidt brugt i forskellige screeningsbetingelser såsom sten, metallurgi, metalminedrift og kul. Den generelle foderpartikelstørrelse af YKH-H-serien er <300 mm, og klassificeringspartikelstørrelsen er 2 ~ 150 mm. Den generelle foderpartikelstørrelse af YKR-SK-serien er ≤250 mm, og klassificeringspartikelstørrelsen er 2 ~ 76 mm. Skærmen kan vælges fra metalvævet skærm, gummi skærm eller polyurethan -skærm osv.

Strukturelle funktioner:

1. denne serie af vibrerende skærme er opdelt i enkeltlags- og dobbeltlagsstrukturer;

2. Frekvens, amplitude og skærmoverfladehældning af den vibrerende skærm kan justeres;

3.. Den vibrerende skærm vedtager en blok excentrisk ekstern vibratorstruktur;

4. Under serialiseringsprocessen overvejede den vibrerende skærm,
